----反射波法基樁完整性檢測分析儀
一、產品用途
該產品利用反射波法測試混凝土基樁的樁身完整性，判定樁身缺陷的程度和位置，對基樁的有效樁長進行校核。
 |
 |
|
|
|

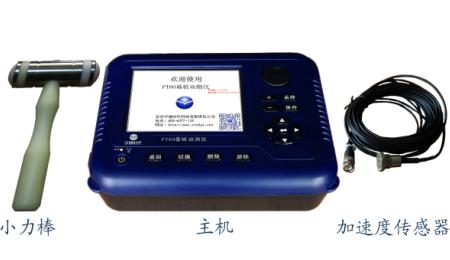

標準配置 |

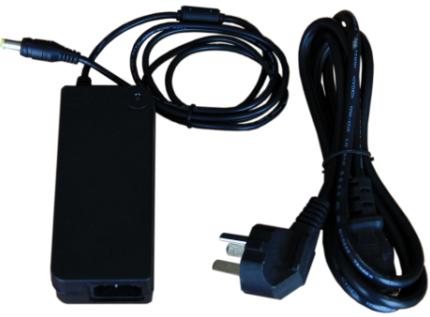

電源 |

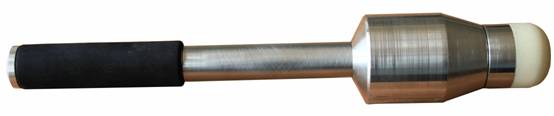

力棒 |

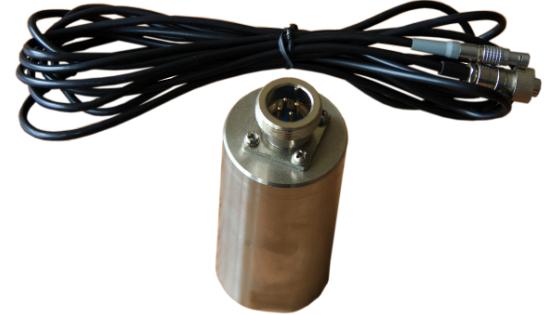

速度傳感器 |
二、性能特點
●高清晰度、寬視角的TFT真彩液晶顯示；
●高達1000倍的瞬時浮點放大器的設計使儀器易于獲得長樁的樁底反射；
●使用USB盤實現數據傳輸和軟件升級功能；
●全新的智能軟件界面設計，可實時進行信號的疊加，積分和濾波等，自動保存測試參數，使儀器的操作更為方便；
●可配接壓電式加速度傳感器和磁電式速度傳感器，配合力錘和力棒的使用，可適應不同長度基樁的測試要求；

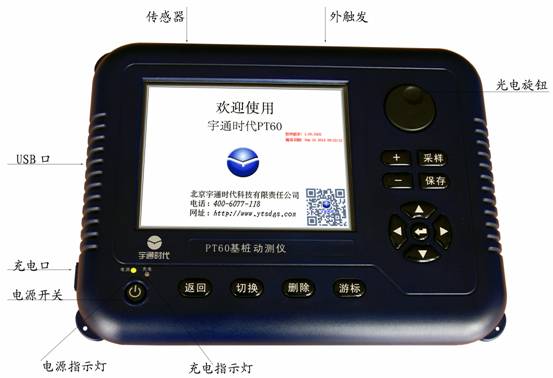

●光電旋鈕和快捷按鍵兩種操作方式，使儀器可靠性更高；
● 配備功能強大的機外分析處理軟件，可進行小波分析、濾波、積分等，輸出檢測報告；
●內置大容量可充電鋰電池，至少可現場連續工作6小時以上；
●體積小，重量輕，便于攜帶；
三、依據規范
●中華人民共和國行業標準《建筑基樁檢測技術規范》JGJ106-2014
●中華人民共和國建筑工業行業標準《基樁動測儀》JG/T 3055-1999
●中華人民共和國國家計量檢定規程《基樁動態測量儀》JJG930－1998
●中華人民共和國推薦性行業標準《公路工程基樁動測技術規程》JTG/T F81-01-2004
●中華人民共和國行業標準《鐵路工程基樁無損檢測規程》TB10218-2008
●深圳市建筑基樁檢測規程（SJG 09-2007）
●上海市《建筑基樁檢測技術規程》（DGJ08-218-2003）
四、技術指標
|
序號 |
項目 |
指標 |
|
1 |
系統噪聲電壓（mV） |
≤2 |
|
2 |
采樣時間間隔 （μs） |
≤512.0 |
|
3 |
增益（dB） |
≤64 |
|
4 |
A/D分辨率 |
22 |
|
5 |
頻率響應
(幅頻誤差≤10％） |
加速度測量頻率范圍Hz |
0.5～10000 |
|
速度測量頻率范圍 Hz |
5～1000 |
|
6 |
幅值非線性度 |
≤10％ |
|
7 |
時間示值誤差 |
≤1％ |
|
8 |
時間分辨率 |
≥2μs |
|
9 |
增益誤差 |
≤1 dB |
|
10 |
采樣長度 |
4k采樣點 |
|
11 |
系統動態范圍 dB |
≤136 |
|
12 |
系統參考靈敏度 |
加速度傳感器： |
100mV/g
其不確定度（k=3）為3% |
|
速度傳感器： |
280mV/cm.s-1
其不確定度（k=3）為5% |
|
13 |
供電方式 |
外部：DC12V |
|
內部：12V可充電鋰電池，連續工作6小時以上 |
|
14 |
工作溫度范圍 |
-10～+40℃ |
|
15 |
體積：mm×mm×mm |
260×180×75 |
|
16 |
重量：kg |
1.6 |
