----可拆分一體式回彈儀
一、產品用途
| ● 回彈法檢測結構混凝土抗壓強度。 |
二、性能特點
|
|
|
可拆分操作方式
|
|
|
|
|
藍牙數據傳輸
|
識別為U盤充電、傳輸數據 |
 |
 |
|
機械回彈儀可更換
|
語音報數
|
|
|
|
| 手電筒功能 |
采用安卓充電器 |
三、技術指標
|
機械部分
|
|
項目
|
技術指標
|
項目
|
技術指標
|
|
回彈標稱動能
|
2.207J
|
回彈值示值誤差
|
±1
|
|
彈擊拉簧剛度
|
785.0±40.0(N/m)
|
鋼砧率定值
|
80±2
|
|
彈擊拉簧拉伸長度
|
75.0±0.3mm
|
|
|
|
電子部分
|
|
項目
|
技術指標
|
項目
|
技術指標
|
|
CPU
|
ARM Cortex
|
工作時間
|
一次充電連續工作10小時以上
|
|
操作系統
|
32位實時操作系統
|
充電方式
|
5V、<500mA（安卓充電器或連接計算機）
|
|
操作方式
|
鍵盤
|
充電時間
|
3~4小時
|
|
傳感器
|
光柵式
|
外設接口
|
傳感器接口、USB、耳機孔
|
|
顯示單元
|
240×320 TFT真彩液晶屏
|
無線支持
|
藍牙
|
|
存儲方式
|
TF卡（可更換）
|
主機體積（長寬高）
|
127 mm×50 mm×24mm
|
|
存儲容量
|
最大2G（12萬個構件）
|
主機重量
|
123克（含電池）
|
|
供電方式
|
1500mAh鋰電池（電池可更換）
|
工作溫度
|
-4℃~+40℃
|
四、軟件特點
符合標準：《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23-2011（行業規程）；
《回彈法、超聲回彈綜合法檢測泵送混凝土強度技術規程》DBJ/T01-78-2003（北京規程）；
陜西規程、山東規程、江蘇規程、上海規程、福建規程、重慶規程、貴州規程等
PC機軟件附帶近十種地方規程，儀器軟件、PC機軟件均可進行規程增加或定制；
儀器軟件：反應靈活、運行穩定、功能豐富；
PC機軟件：數據管理、報表定制、計算結果查看、規程編輯、藍牙支持。
|
主菜單
|
構件參數
|
數據采集
|
計算結果
|
PC機軟件
|
|
|
|
|
|
|
五、標準配置
|
主機
|
腕帶座
|
信號線
|
|
|
|
|
|
充電器
|
藍牙適配器
|
包裝箱
|
|
|
|
|
六、拆裝圖
|

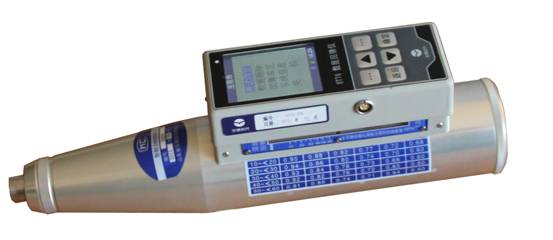

一體式組裝方式
|

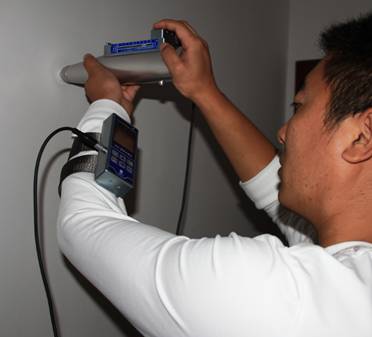

分體式組裝方式
|
|
|
|
