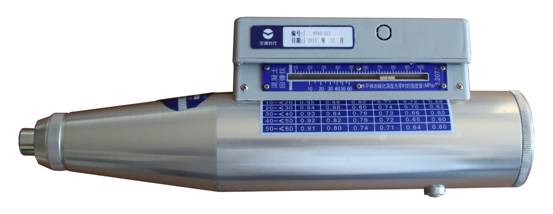

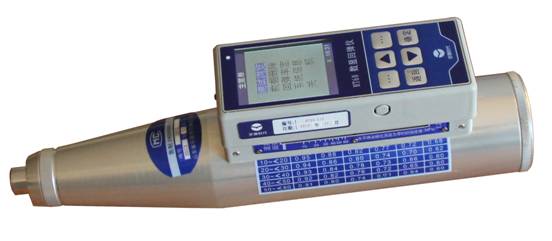

----便攜一體式回彈儀
一、產品用途
| ● 回彈法檢測結構混凝土抗壓強度。 |
二、性能特點
|
|
|
識別為U盤充電、傳輸數據 |
 |
 |
|
機械回彈儀可更換 |
語音報數 |
|
|
|
| 手電筒功能 |
采用安卓充電器 |
三、技術指標
|
機械部分 |
|
項目 |
技術指標 |
項目 |
技術指標 |
|
回彈標稱動能 |
2.207J |
回彈值示值誤差 |
±1 |
|
彈擊拉簧剛度 |
785.0±40.0(N/m) |
鋼砧率定值 |
80±2 |
|
彈擊拉簧拉伸長度 |
75.0±0.3mm |
|
|
|
電子部分 |
|
項目 |
技術指標 |
項目 |
技術指標 |
|
CPU |
ARM Cortex |
工作時間 |
一次充電連續工作10小時以上 |
|
操作系統 |
32位實時操作系統 |
充電方式 |
5V、<500mA（安卓充電器或連接計算機） |
|
操作方式 |
鍵盤 |
充電時間 |
3~4小時 |
|
傳感器 |
光柵式 |
外設接口 |
USB、耳機孔 |
|
顯示單元 |
240×320 TFT真彩液晶屏 |
無線支持 |
無 |
|
存儲方式 |
TF卡（可更換）
|
主機體積（長寬高） |
127 mm×50 mm×24mm |
|
存儲容量 |
最大2G（12萬個構件） |
主機重量 |
123克（含電池） |
|
供電方式 |
1500mAh鋰電池（電池可更換） |
工作溫度 |
-4℃~+40℃ |
四、軟件特點
符合標準：《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23-2011（行業規程）；
《回彈法、超聲回彈綜合法檢測泵送混凝土強度技術規程》DBJ/T01-78-2003（北京規程）；
陜西規程、山東規程、江蘇規程、上海規程、福建規程、重慶規程、貴州規程等
PC機軟件附帶近十種地方規程，儀器軟件、PC機軟件均可進行規程增加或定制；
儀器軟件：反應靈活、運行穩定、功能豐富；
PC機軟件：數據管理、報表定制、計算結果查看、規程編輯。
|

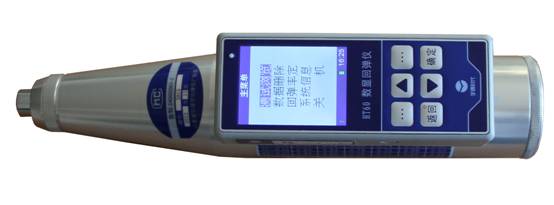

主菜單 |
構件參數 |
數據采集 |
計算結果 |
PC機軟件 |
|
|
|
|
|
|
五、標準配置

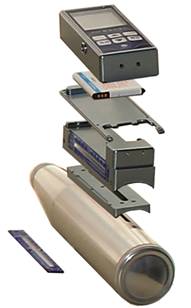

六、拆裝圖
| 組裝方式 |
|
|
